Tanı kriterleri

  İlk bakışta tremor artefaktını andırsa da dikkatli bakılınca kolayca ayırt edilir.

  Tremor artefaktında defleksiyonların hiçbirisi diğerine benzemez, yani tamamen bir düzensizlik vardır.

  Öte yandan 50/60 Hz artefaktındaki istenmeyen defleksiyonlarda bir
düzenlilik vardır:

      bu defleksiyonlar yani spike'lar hep birbirine benzer ve
1 saniye içinde 50-60 arasında spike görülür.



50/60 Hz AC interferans artefaktını engellemek için

  EKG çekilirken hastanın elleri ve ayakları sadece şilteye temas etmeli.

  Yatağın yanında olan veya yatağa değen herhangi bir elektrik cihazı bulunmamalı, varsa cihaz fişten çekilmeli.

  Hastanın veya yatağın üzerinden herhangi bir elektrik güç kablosu geçmemeli.

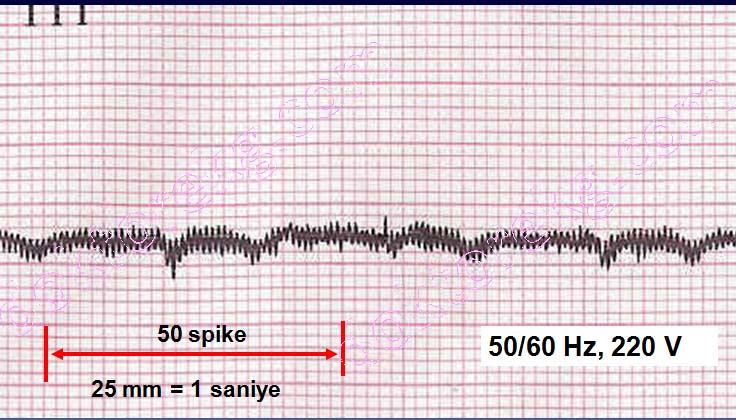

Resim 1. Bir saniye içinde 50 spike görülüyor. Spike'ların hepsi aynı şekilde.

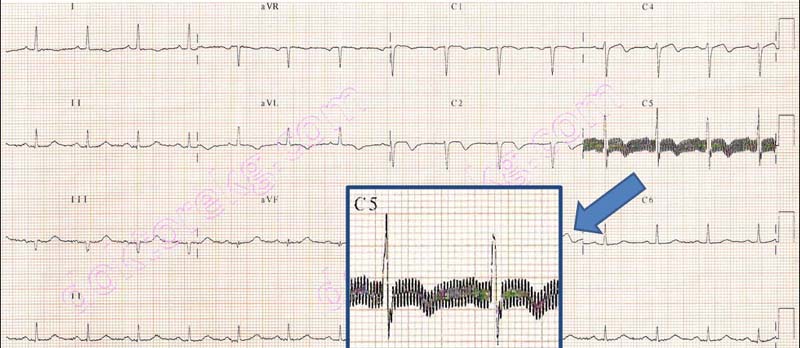

EKG 1. Başka bir hastada AC 50/60 Hz interferans artefaktı görülüyor. C5'teki artefakt büyütüldüğünde spike'ların
benzer boyutta olduğu ve saniyede 50 adet olduğu görülüyor.

Daha detaylı EKG için buraya tıklayınız





EKG 2. 50/60 Hz AC interferans artefaktını tanımada spike'ların amplitüdü değil frekansı önemlidir. Spike'ların amplitüdü
değişebilir.

Daha detaylı EKG için buraya tıklayınız





EKG 3. Başka bir
50/60 Hz AC interferans artefaktı nda daha büyük amplitüdlü spike'lar görülüyor.

Daha detaylı EKG için buraya tıklayınız






EKG 4. Farklı bir hastada, 50 mm/saniye hızında çekilen EKG kaydında
50/60 Hz AC interferans artefaktı görülüyor.

Daha detaylı EKG için buraya tıklayınız

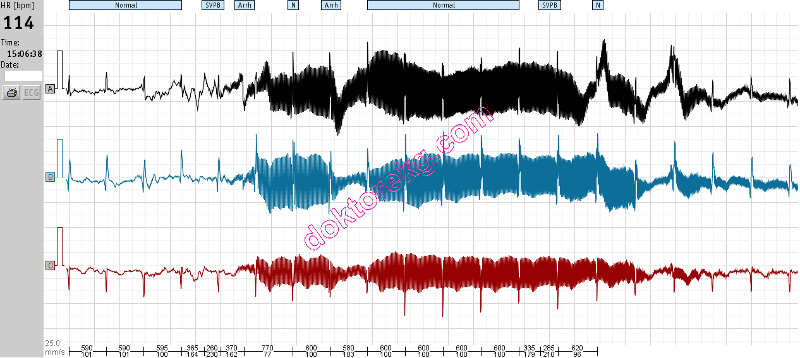

EKG 5. 50/60 Hz AC interferans artefaktı Holter kaydında da görülebilir.
Yukarıdaki ritm trasesi 3 kanallı bir Holter kaydından alınmış olup 50/60 Hz AC interferans artefaktı izleniyor.

Daha detaylı EKG için buraya tıklayınız

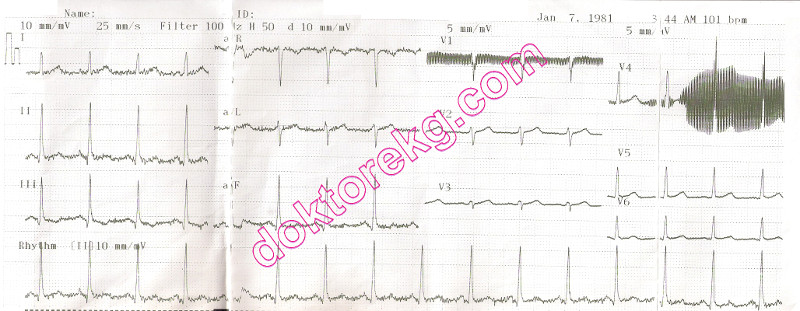

EKG 6. V1 ve V4'te 50/60 Hz AC interferans artefaktı izleniyor.
Bir saniyede 50 parazit, 0.2 saniyede (iki kalın çizgi arasında) 10 parazit var.

Daha detaylı EKG için buraya tıklayınız
